一、概述
二維碼門禁系統，以移動互聯網技術為依托，通過利用物聯網、云計算和虛擬化等新技術，實現對系統內人員的流動和行動軌跡進行一個精細化、實時型、可追溯的管理。
二維碼門禁采用二維碼作為人員身份識別的介質和載體，系統給每一個用戶實時分配一個經過加密的二維碼，用戶通過在門禁設備上掃描此二維碼即可打開相應的門鎖。用虛擬的二維碼代替?zhèn)鹘y(tǒng)的實體門禁卡，安全環保，使用方便。
二、二維碼門禁系統設計工作原理
二維碼門禁設備結合了二維碼生成及識別技術、智能卡技術、通訊技術、數據加解密技術于一體，主要應用于安防門禁領域，沿襲傳統門禁原有模式，繼承門禁系統原有功能，沿用原有門禁硬件、軟件、IC卡，只須更換或外加我們的通用讀頭（標準韋根接口），就可將傳統刷卡門禁系統升級為手機二維碼門禁，原有IC卡無須收回重新發行，可照舊使用。新建項目只需采購自己熟悉的傳統門禁控制器和軟件,再加配我們的二維碼讀頭即可。業主出入無須帶卡，只要帶上手機即可，而且二維碼可發送給客人，解決臨時訪客開門問題。當然沒有智能手機的用戶仍然可以使用原來的IC卡開門。
三、二維碼門禁系統功能介紹
FCARD3500一卡通管理系統，具有對住戶出入控制、實時監控、防盜報警、電梯管理、保安考勤等多種功能，它主要方便小區內部人員出入及生活，杜絕外來人員隨意進出，既方便了內部管理，又增強了外部的安全防范，而為用戶提供一個高效且兼具經濟效益的生活環境。功能介紹如下：
1）生成動態二維碼開門
二維碼掃碼開門，由微信小程序或者FCARD3500軟件生成二維碼作為開門工具，無需帶卡，只需一部智能手機。而且生成的二維碼是具有時效性，可以設置二維碼的使用有效時間或次數，不怕偷窺或復制，更加安全；同時該二維碼門禁設備還支持刷IC卡，身份證，居住證，CPU卡作為開門。
2）語音提示指引功能
對于不同的操作行為，本系統都具有相對應的語音提示，例如，合法卡刷卡開門，語音喇叭會自動播報“謝謝”，非法卡讀卡，則播報“該卡未注冊”，以引起相關保安人員的注意。如果是卡加密碼開門，讀卡后會播報“請輸入密碼”等等。如此人性化的設計，在市場深受廣大的用戶贊揚。

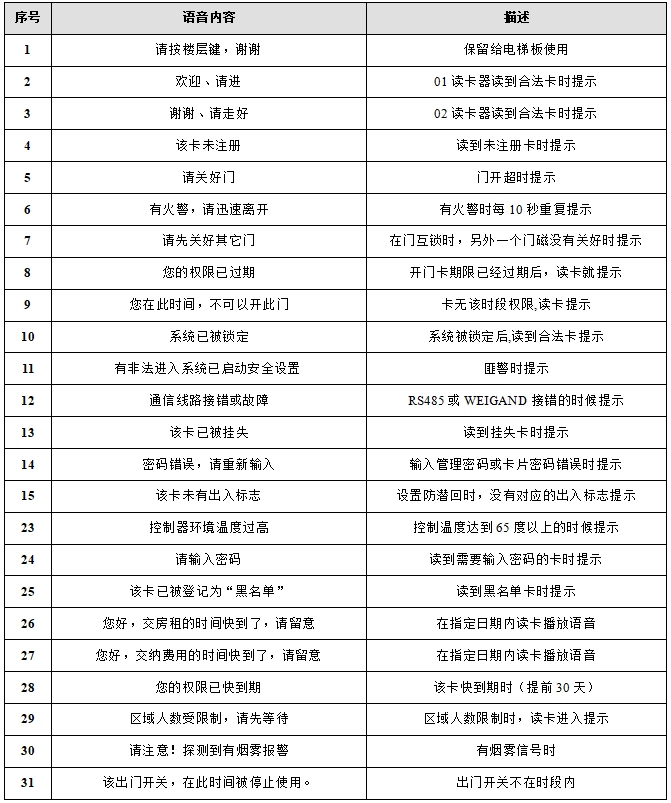

門禁部分語音庫內容表
3）實時監控功能
門戶的狀態和行為，都可實時反映于控制室的電腦中，如門打開/關閉的狀態，哪個人、什么時間、什么地點等等。
4）電子地圖
門戶的狀態以圖象顯示方式顯示，可實時反映于控制室的電腦中。
5）數據存儲
門禁控制器的信息可以上傳到控制計算機進行存儲。（在脫機情況下，門禁控制器能保存數據200000條信息；在掉電的情況下，數據能保持10年）。
6）高度自檢功能
系統可通過管理軟件對任意的門點進行遠程設備狀態自檢，隨時自行監測環境溫度、輸入電壓穩定監測、運行穩定情況檢測，降低人員維護成本，提高整體效力，是一款高性能、安全可靠的智能門禁控制器。
7）消防聯動功能
英澤電子的門禁控制器具備了報警輸出和消防出入的接線端口。系統可通過消防驅動開關對系統啟動消防聯動功能，當樓層消防有消防報警時，F(xiàn)C-8900門禁控制器設備自動將門打開，讓人員方便疏散。消防關閉時自動恢復運轉。并可以啟動消防警笛和存儲記錄消防報警記錄的時間。
8）非法卡刷卡或非法闖入報警和防盜報警主機功能
當門禁系統的某扇門有非法入門或有其它安全報警事件，即沒有通過合法方式（二維碼、刷卡、按鈕等）強行開門或者破門而入。系統軟件監控界面會用紅色的提示該報警信息的時間和位置，并驅動電腦音箱提醒值班人員注意。而FC-8900設備將自動啟動自身報警電路，報警直到有保安人員確認后才關閉，報警方式：驅動警鈴、供給其它安防設備信號或通過網絡向管理計算機發出報警信息。接可以加裝報警撥號器，報警后電話聯線通知負責人。
9）門長時間未關閉報警
門被長時間打開（打開多少秒才報警，這個時間可以自定義）忘記關門，系統軟件監控界面會用紅色的提示該開門超時報警信息的時間和位置，并驅動電腦音箱提醒值班人員注意。如果控制器接了報警輸出及消防聯動擴展板，還可以現場驅動報警器鳴叫，提醒相關人員關好門。該功能需要加裝門磁或者選用帶門磁反饋信號輸出的電鎖并連線到控制器。可以設置為報警多少秒或者一直報警直到門被關好。
10）設備有效天數
該功能是為了滿足收款需要，可設置設備運用有效天數，默認：65535（無限制使用），如果設置小于65535，設備將自動一天減一，運行到0時設備將停止門禁部分功能，而為0后可以再次調整有效天數。
11）讀卡拍照
該功能是在一些重要場所，安裝視頻監控配套使用。可以起到人員在進行二維碼門禁的讀卡時，同時拍照存圖，用于日后查詢。可以有效防止代打卡。
12）讀卡和出門開關、開門受時間段控制器
可以設置讀卡和出門開關受時間段控制器，可設置64組開門時間段。在指定時間內合法卡和出門開關可以有效打開該門，過了時間段無效開門。
13）防探測鎖定
目前市面上有很多模擬卡號探察破解器，專門用于模擬各種卡號來探測門禁，實現破解開門，而針對該類儀器我們研發了“防探測鎖定”功能，F(xiàn)C-8900所有設備帶有該技術之后，可自行防探，讓該類儀器無法有效探測。為您的環境安全加多一層保障。
14）通信加密數據功能
設備和軟件之間的通信進行數據加密，新采用的數據加密算法，讓通信整個過程受到保護，系統更加安全。用戶可以定義通信密碼，有效防止監聽通信內容。也可以各部門管理各部門的門禁，可以通過此密碼分開單獨管理。
15）軟件遠程管理
軟件管理人員通過相關電腦上執行的開門指令，在電腦上遠程開啟或者關閉某個門，也可以通過通信命令的計算機或其它設備，將一個或多個門設置為常開狀態（門開著一直不關），該功能特別適用于小區大門在人員出入頻繁的時候，避免大門頻繁開關開，影響進出。設置常開后，可以通過“遠程關門”、“長按出門開關5秒”來解除常開。
軟件支持Internet遠程門禁管理，只需提供地址與通信密碼即可管理異地的門禁系統。
四、二維碼門禁管理系統優勢特點
1）二維碼門禁的讀頭采用動態二維碼（可設有效時間和使用次數）防止別人復制，盜拍。
2）用戶手機安裝微信小程序之后，通過手機號碼注冊，會自動生成一個唯一ID卡號(8位數字)，用這個卡號去任一品牌門禁軟件里面授權便可使用，微信小程序生成的開門二維碼是有時效、限次和加密的，二維碼超時或超次后讀頭無輸出并有蜂鳴提示。
3）同一個業主微信小程序，二維碼門禁的讀頭輸出的ID卡號不會隨二維碼的變化而改變，業主只需在門禁軟件上授權一次即可。(二維碼變ID號不變)
4）讀頭自帶訪客功能,來了客人時，業主可以用微信小程序生成一個有時效（1分鐘-24小時可設）和次數（1-9次可設）的二維碼圖片，客人用二維碼圖片可以在設定的時間和次數以內刷碼開門或乘梯。
5）二維碼門禁的讀頭帶有綁卡功能，物業只須授權用戶的IC卡，由用戶自已持IC卡在讀頭上操作綁定自已的小程序二維碼，綁定后用戶刷二維碼時讀頭輸出IC卡卡號。舊小區門禁升級非常方便省事，也不占用門禁板的存儲空間。
6）可識別二維碼、IC卡、手機NFC、身份證、CPU卡等多種認證方式
7）采用國內門禁行業通用的韋根協議輸出，可以和任一門禁廠家的門禁控制器對接，無須門禁廠家二次開發。
8）不改變門禁原有的管理模式，沿用傳統的門禁控制器和軟件，小程序也極其簡單，物業管理人員和用戶都無須重新學習。
9）可沿用小區原有的門禁控制器和軟件，只須簡單更換或并接我司讀頭，升級二維碼功能，簡單方便，節約運營成本。
五、二維碼門禁管理系統的組成

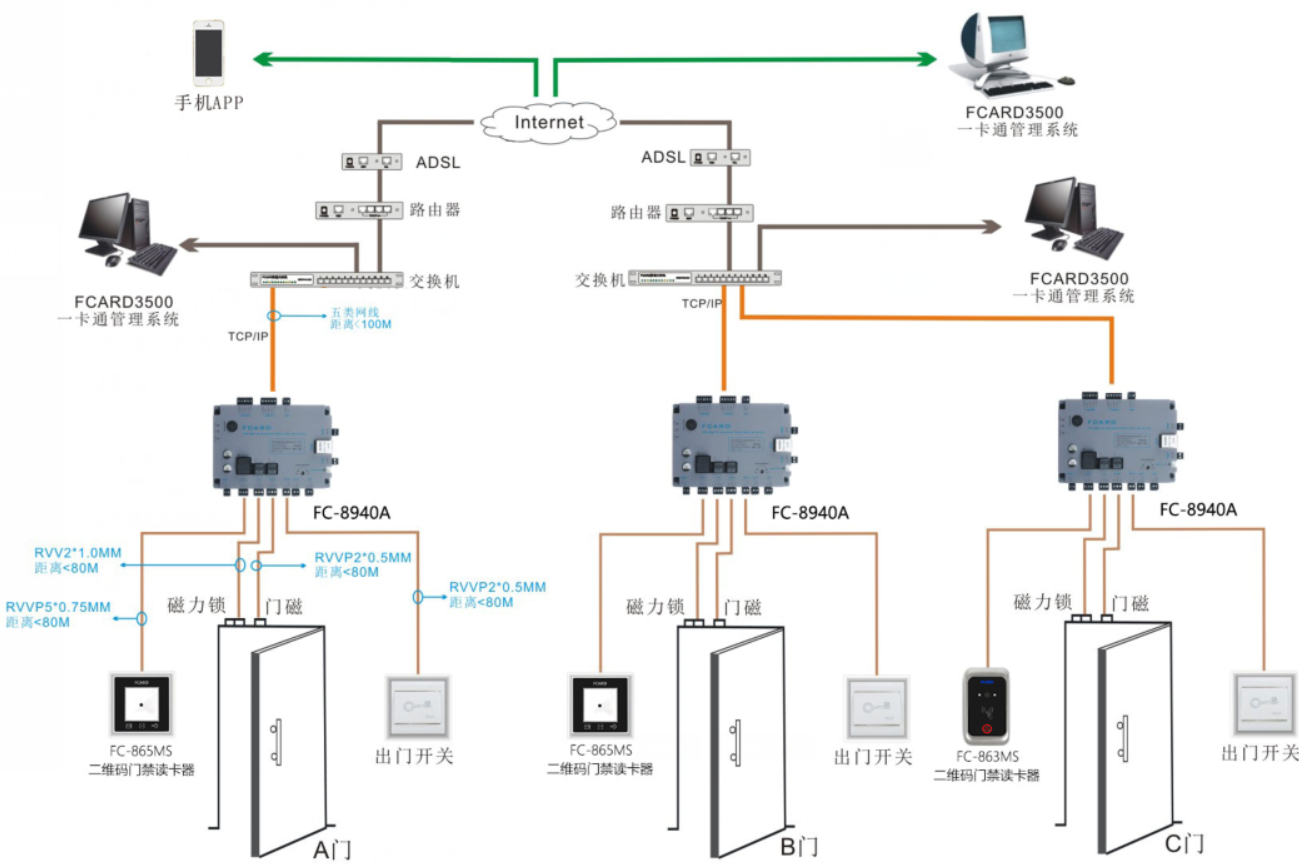

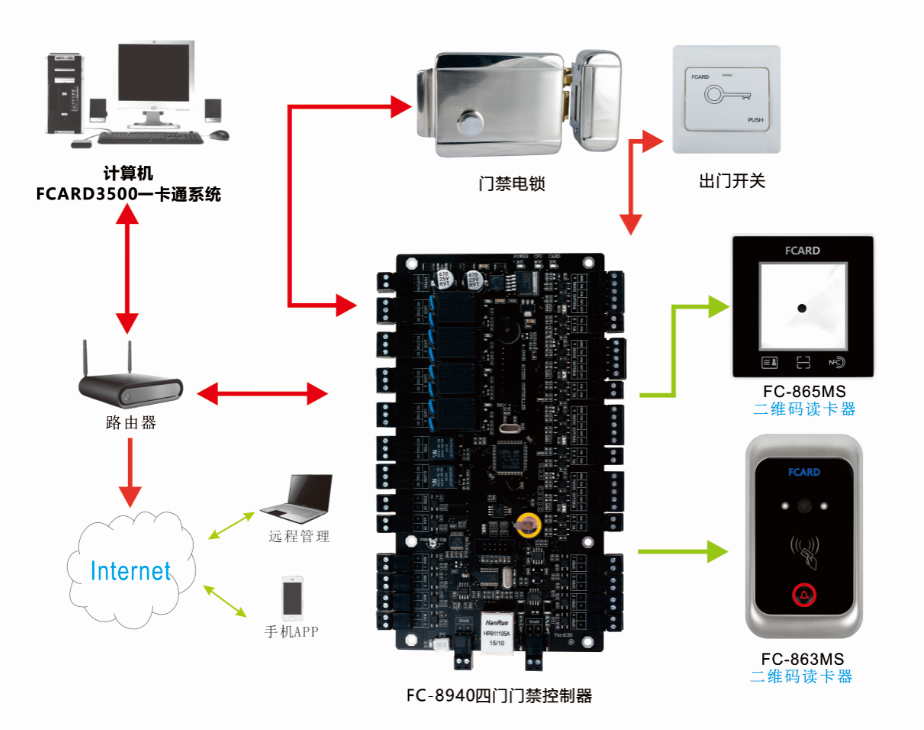

二維碼門禁系統由門禁控制器、二維碼門禁讀卡器、門禁電源、攝像頭、電鎖、出門開關、發卡器等組成。（如下圖）

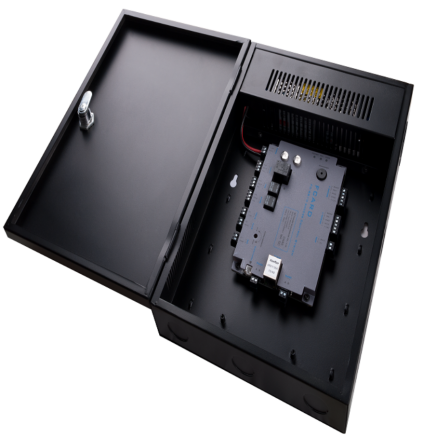

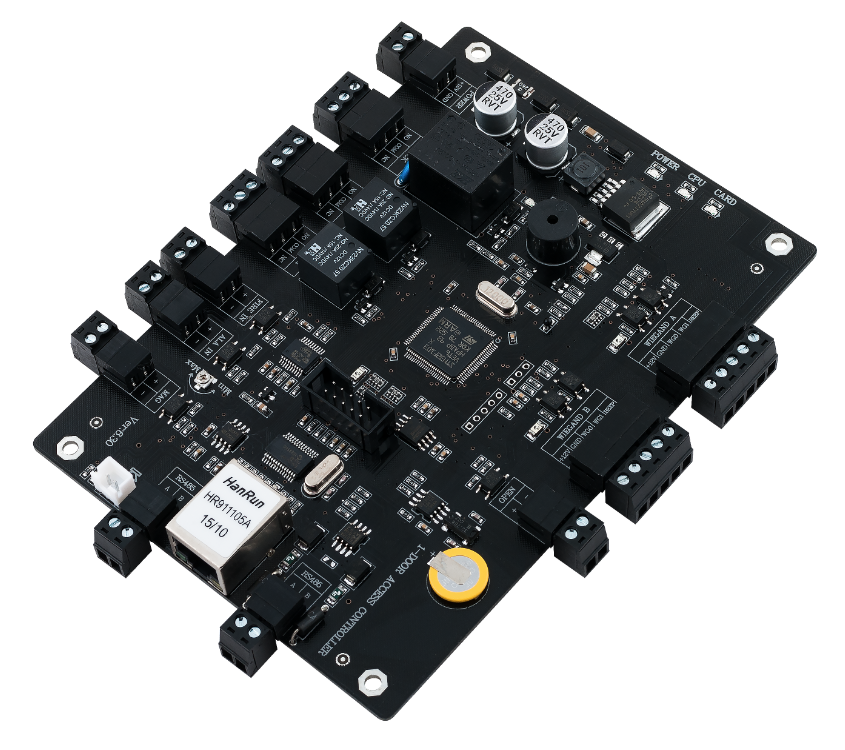

1、門禁控制器
存儲感應卡權限和刷卡記錄，并處理所有讀卡器上傳信號，負責和計算機通訊和其他數據存儲器協調，配合管理軟件的智能處理中心。
可管理1個門、支持兩組15.6萬用戶數據、25萬筆事件記錄、提供1組7A門鎖繼電器輸出、1組門磁、1組出門開關、2組WG26、34讀卡器接口、1組TCP/IP通信口。電壓電流DC12V <350mA。尺寸：150×105×20mm

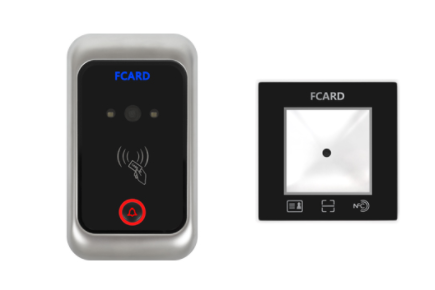

2、二維碼門禁讀卡器
二維碼門禁讀卡器，它采用先進的射頻接收線路設計及嵌入式微控制器圖像識別，識讀能力強，識別速度快等特點。
二維碼門禁兼容86電工盒安裝方式，采用雙核 1G 高校圖像處理器，支持視頻分辨率640*480、支持掃描解碼種類：一維碼：UPC-A、UPC-E、EAN-13、ISBN13、EAN-8、39碼、128碼、交叉25碼等，二維碼：QR碼等。工作電源：3.3V~5V、二維碼觸發方式：自動感應模式、工作溫度：-30℃~70℃。提示方式：LED閃綠燈、輸出控制蜂鳴器提示、掃描角度：傾斜角±55°，轉動360、二維碼識讀距離：3~20cm、支持USB輸出、支持RS485輸出、支持WG26輸出、WG34輸出。
3、門禁電源
兩路電源輸出，一路給控制器和讀卡器供電；一路給電鎖供電；并且支持雙路互鎖保護，即：防止主控電源異常后，電鎖電源持續工作而引起的打不開門。
專用豪華機箱、內置專用電源與保護蓋，支持AC220V輸入，DC12V3.5A輸出，自帶保險電路。

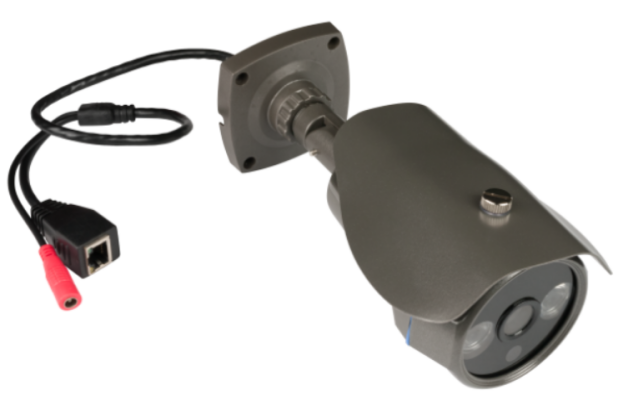

4、攝像頭
與路由器連接，對接到FCARD3500門禁管理系統上，可配合二維碼門禁，實現刷卡拍照功能，進行人員的對比。
真彩型100萬像素紅外一體機，分辨率 1280*720、規格：90防水殼、傳感器：高清CMOS、接口：網絡+電源、紅外：進口點陣雙燈 鏡頭 鏡頭：6、8、16可選
5、磁力鎖與電插鎖
它與門禁控制器連接，用于電力鎖住門口。

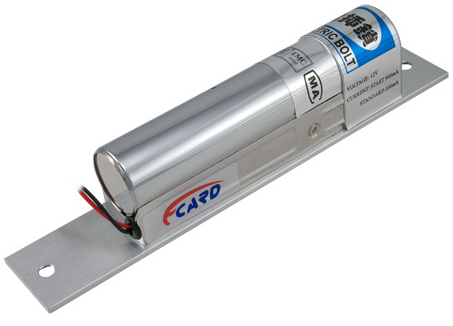

FCARD系列電插鎖
輸入電壓：DC12V+10%、工作電流：900mA（上鎖瞬間）120mA（平常）、舌體材質：不銹鋼材質，承受800kg壓力。 用途： 玻璃門、木門、金屬門、玻璃門。

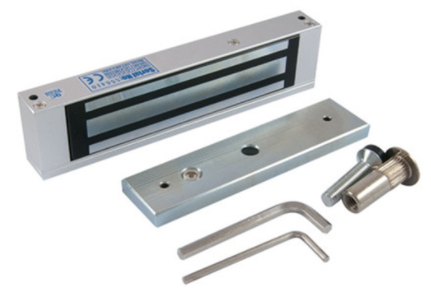

FCARD系列磁力鎖
輸入電壓：DC12V/24V+10%、工作電流：DC12V/480m，最大拉力：280kg(600Lbs)直線拉力、電鎖尺寸：鎖體：250mm長x42mm寬x25mm高、鐵板：180mm長x38mm寬11mm高，用途： 木門、防火門、鐵門、玻璃門
特點：吸力強，容易安裝，耗電量低，內置突波吸收器，自動消磁無殘磁，低噪音，帶門狀態檢測輸出，防腐蝕，使用壽命長，斷電開門。

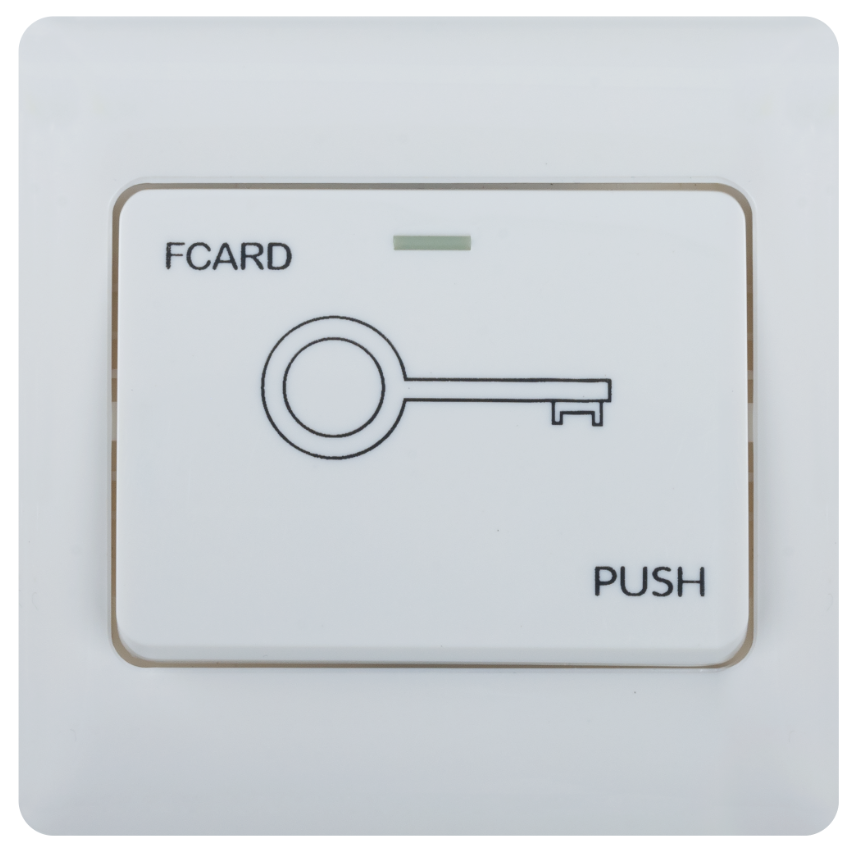

6、出門開關
出門可以設置為按鈕出門，無需刷卡或者二維碼。
無需供電，門禁專用出門開關，提供點擊閉合信號輸出，外觀尺寸：86×86mm

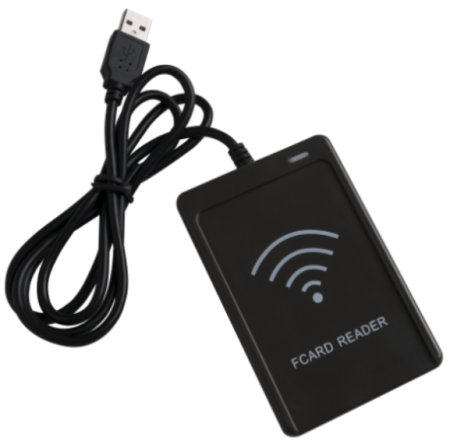

7、發卡器
通過USB方式與電腦連接，對人員信息進行授權管理。
供電：USB直接供電 （5VDC 小于100毫安）
輸入格式： EM ID卡，或MF1 IC卡 ，身份證，CPU卡，NFC卡
讀卡距離： 1-6cm（該參數為實際距離,感應的距離和卡片的類型相關）
外觀尺寸：106×82×25mm
六、二維碼生成小程序介紹
先微信關注FCARD英澤電子二維碼小程序

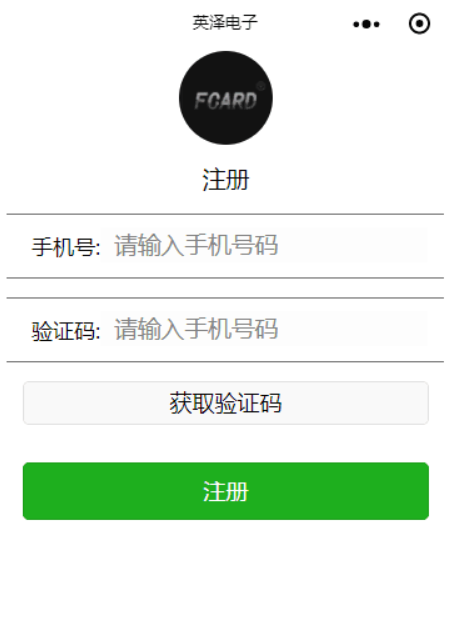

1）FCARD二維碼小程序是一個開放、共享的二維碼生成軟件，用戶關注后可注冊賬戶，提供一個可限時、限次的動態二維碼生成平臺。用戶通過下拉“微信列表”或者把小程序添加到桌面，快速顯示二維碼來開門。
2）FCARD二維碼小程序需要配合我司動態二維碼門禁的讀頭使用，點開小程序注冊后，可生成固定唯一的卡號；只需將此卡號提交給門禁管理員授權，便可快速將原有門禁系統升級為二維碼掃碼門禁系統，原有用戶卡可以繼續使用。

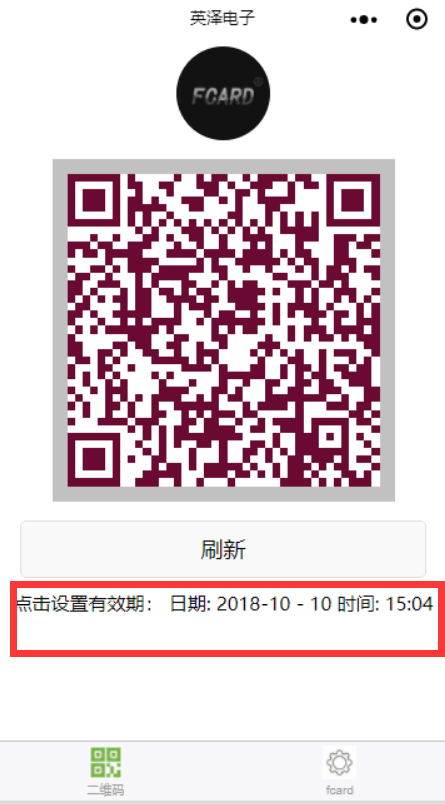

3）用戶每次點開小程序，會立即顯示一個經過加密的限時限次動態二維碼（默認10分鐘有效不限次），把二維碼靠近二維碼門禁的讀頭即可開門。
4）FCARD二維碼小程序生成的二維碼可轉發給來訪客人開門，可設定該二維碼的有效時間（1分鐘~24小時）和在同一讀頭使用次數（0~9次，0表示不限次），具有非常高的安全性，極大便利了對訪客的管理。
七、二維碼門禁系統的使用介紹

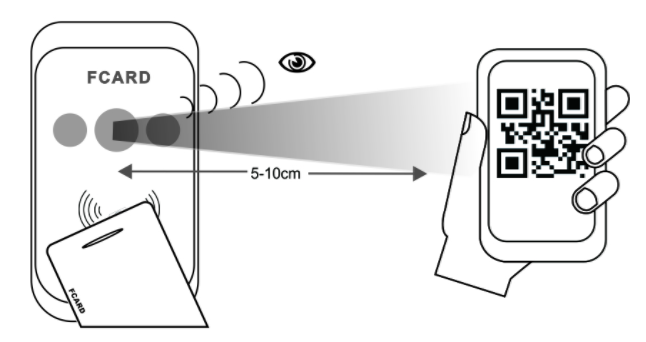

1）業主平時出門無須帶卡/鑰匙，只須攜帶手機即可，進門時只需點開小程序就可以顯示一張有效的二維碼，然后將手機屏幕靠近二維碼門禁的讀頭即可立即開門。
2）如果有訪客，只須點開小程序（默認生成十分鐘有效的二維碼）然后截屏轉發（微信/QQ/彩信等）給客人手機就可，客人可以使用此截屏二維碼圖片開門，該二維碼圖片十分鐘內有效，使用安全！
3）假若某客人約定說三小時后到，用戶只須點開小程序，然后設置一個4小時內、1次有效的二維碼，然后截屏轉發給該客人手機，該客人就可以在設定的時間內，在同一個門上開門一次，如果在有效時間內該客人使用過1次之后轉發給其他人，二維碼是無效的。
4）沒有智能手機的業主，平時也仍然可以使用IC卡刷卡開門。當他們有客人來訪時，客人可以在大門保安處登記，并由保安手機生成一個臨時二維碼，讓客人拍照下來，便可以使用該照片在設定時間內開門。(也可以用藍牙打印機打印出來給客人)

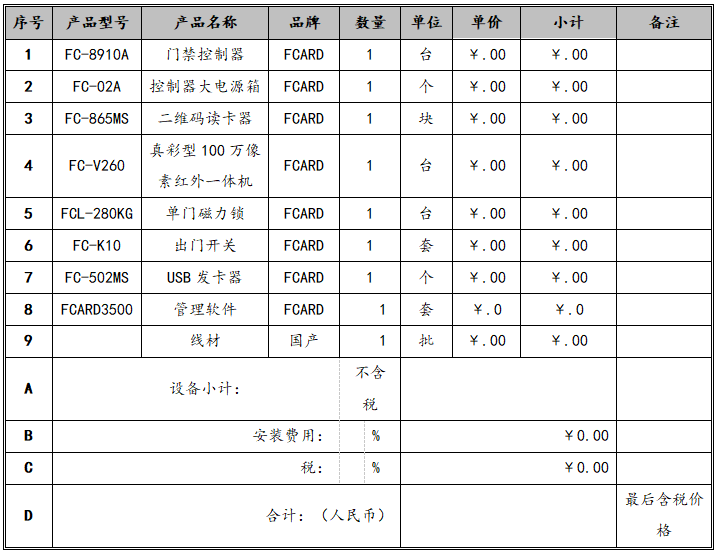

八、工地門禁系統配置清單
九、售后服務
廣州市英澤電子有限公司作為一卡通智能化系統的制造商，以客戶第一、服務第一的宗旨，對合同設備提供一年保修、終身維護的售后服務政策。客戶要求軟硬件功能的改進、擴容不在保修之列。
1、保修服務：
1）系統中由本公司提供的所有設備，均由我公司保證享有終身維護的服務，保修期內免材料費、免維護服務費，在保修期之后，收取一定的維護成本費用。
2）設備在運往安裝現場前，在公司進行系統24-72小時聯機通電試驗。公司委派專職人員負責工程的保養維修工作。公司內存有全部的施工圖紙及相關的技術料和合同，不會因原施工人員變動而受影響。
3）系統質保期為一年（自系統驗收合格之日起計）。
4）質保期內出現的系統設備的損壞（人為或不可抗拒因素造成的除外）給予保修或更換。
5）系統工程安裝、調試完畢交付使用后，本公司將對系統操作人員進行專業培訓，使操作人員能正常完好的使用本系統各種設備。
6）在質保期內系統發生故障（非人為因素），一般情況將在接到報修后24小時內派工程師趕赴現場；緊急情況我公司將在接到報修后4小時內派工程師趕赴現場進行搶修。
2、對于下列原因?qū)е碌漠a(chǎn)品故障、工作異常或損壞，不在免費保修范圍內：
1）人為操作不當導致設備損壞；
2）使用環境或條件不當，如電源不合、環境溫度、濕度、雷擊等原因?qū)е略O(shè)備損壞；
3）不可抗力導致的設備損壞，如地震、火災等原因；
4）由未經我公司授權的人員進行維修而導致的設備損壞。
公司名稱：廣州市英澤電子有限公司
日期：
