一、概述
目前，全球八十多個國家的約十五億人口面臨淡水不足，其中二十六個國家的三億人口完全生活在缺水狀態。預計到2025年，全世界將有三十億人口缺水，涉及的國家和地區達四十多個。21世紀水資源正在變成一種寶貴的稀缺資源，水資源問題已不僅僅是資源問題，更成為關系到國家經濟、社會可持續發展和長治久安的重大戰略問題。嚴峻的水資源的問題長期以來一直是我國在可持續發展的過程中一個不可能回避的難點問題,水資源的短缺已經嚴重的影響了我國經濟的發展和社會的和諧,成了我國必須面對世紀挑戰之一。面臨這嚴峻的水資源形勢,我們是該做些什么!節科學用水，節約水資源,珍惜水資源已刻不容緩。
隨著社會科學技術的不斷發展和IC智能卡的廣泛應用，智能一卡通系統在管理工作以及生活各方面的作用越來越明顯，英澤電子針對工廠，學校，澡堂，公共場所等用水浪費的現象研發的智能水控系統——水控機像智能機器人一樣，它化身供水管的一部分，采用智能IC卡電子錢包，精準測算流量，并擔當起會計和收銀員的工作，公正地計算和扣取每筆產生的費用。同時可以與智能一卡通系統實時對接，共用一張卡，實現一卡多用，一卡通用。水控系統使用合理消費與個人利益結合，極大提高了人們對節水的意識，使得工廠，學校，澡堂，公共場所等用水浪費現象得到有效解決。同時可以培養用水人群的節能環保意識。水控系統同時與本公司消費系統，門禁考勤系統共用數據庫，共用人事資料，真正意義上實現一卡通。
水控機采用市場通用4分出入水口。淋浴、開水房、宿舍公用水龍頭等出水口安裝水控器，消費IC卡通過USB發卡器充值,消費者持充過值的IC卡，插入水控機卡槽，打開水龍頭，并根據事先設置好的使用方式從卡上扣除所用金額，將卡拿走或關閉水龍頭時，停止出水，同時停止扣費，節能和科技相結合。
二、系統功能和特點
（1）本產品系統采用IC一卡通技術；
（2）采用電磁閥控制水的開關，適應各種水質和環境；
（3）冷熱水均可適用，適應不同場所；
（4）LED顯示，可實時監測到使用情況；
（5）通過USB寫卡器離線發卡，寫卡發卡；
（6）通過電子錢包方式扣費，帳目明細可導出報表，數據更安全；
（7）多時段控制，一共可設置64個消費時間段；
（8）多種計費方式：
① 按流量計費：系統設置按流量計費，水流通過水控機內流量計計量，扣除IC卡內相應金額。
② 按時間計費：系統設置按時間扣費時，水控機根據消費都使用的時間，扣除IC卡內相應金額。
③ 按次計費：系統設置按次扣費時，水控機根據消費者插卡的次數，扣除定限，流出相應的水量。
④ 消費限制: 可設置日限額功能和次限額功能,限制卡片每日的用額和每次的用額
三、系統軟件結構圖

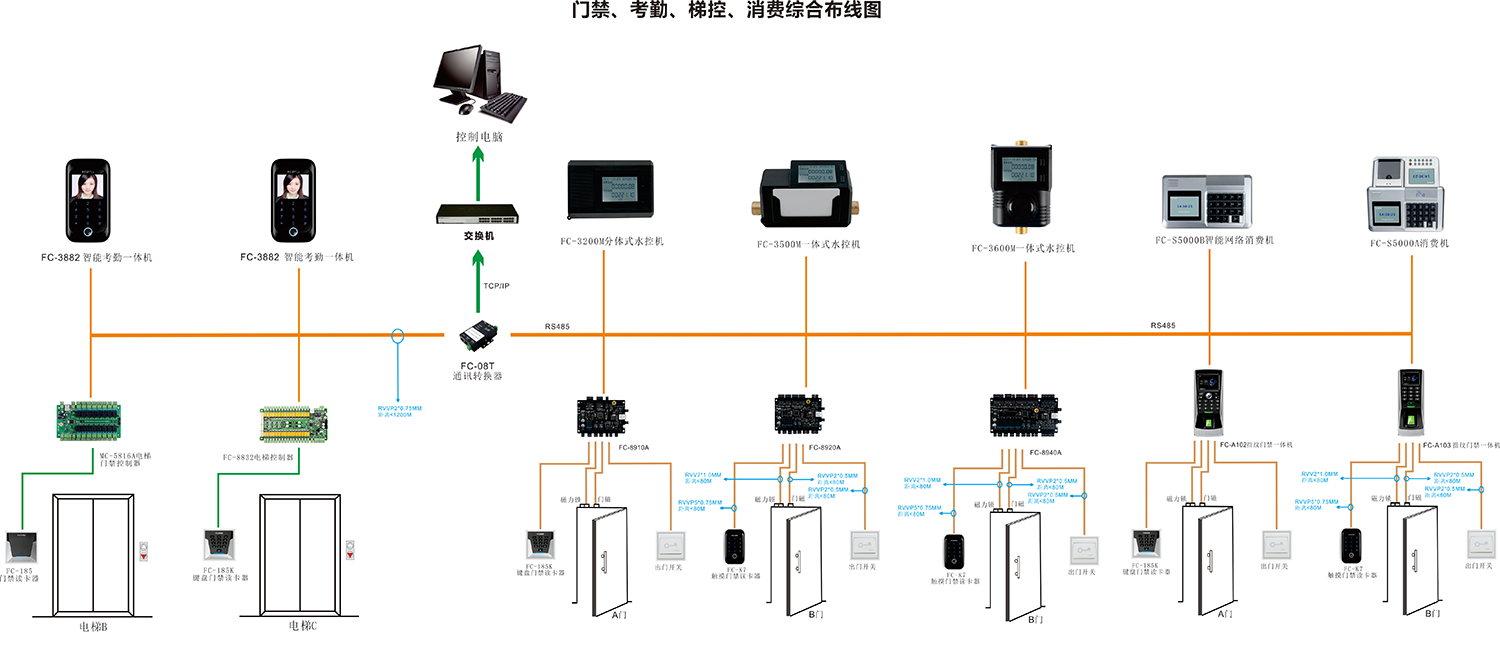

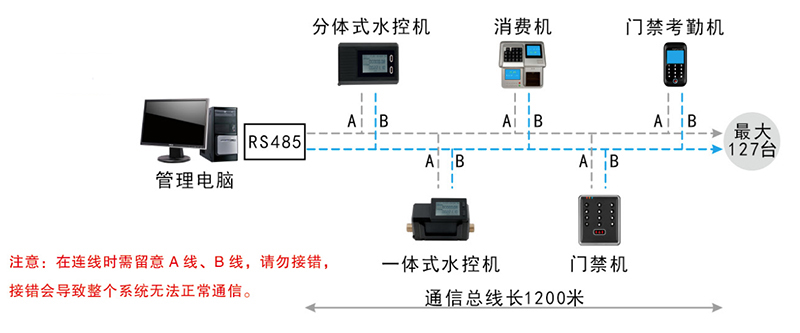

(1)一卡通綜合布線圖：
水控機的工作電壓范圍為DC9V-DC14.8V，水控系統采用RS485總線通訊方式，最大可以控制127臺設備。
(2) 軟件系統介紹

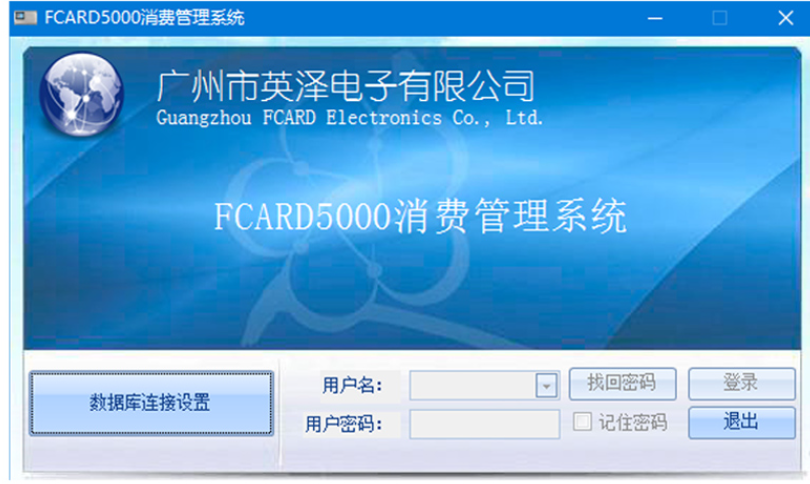

消費水控一卡通軟件在登陸系統時，系統默認已經為用戶填寫好SYSTEM與原始密碼：0000

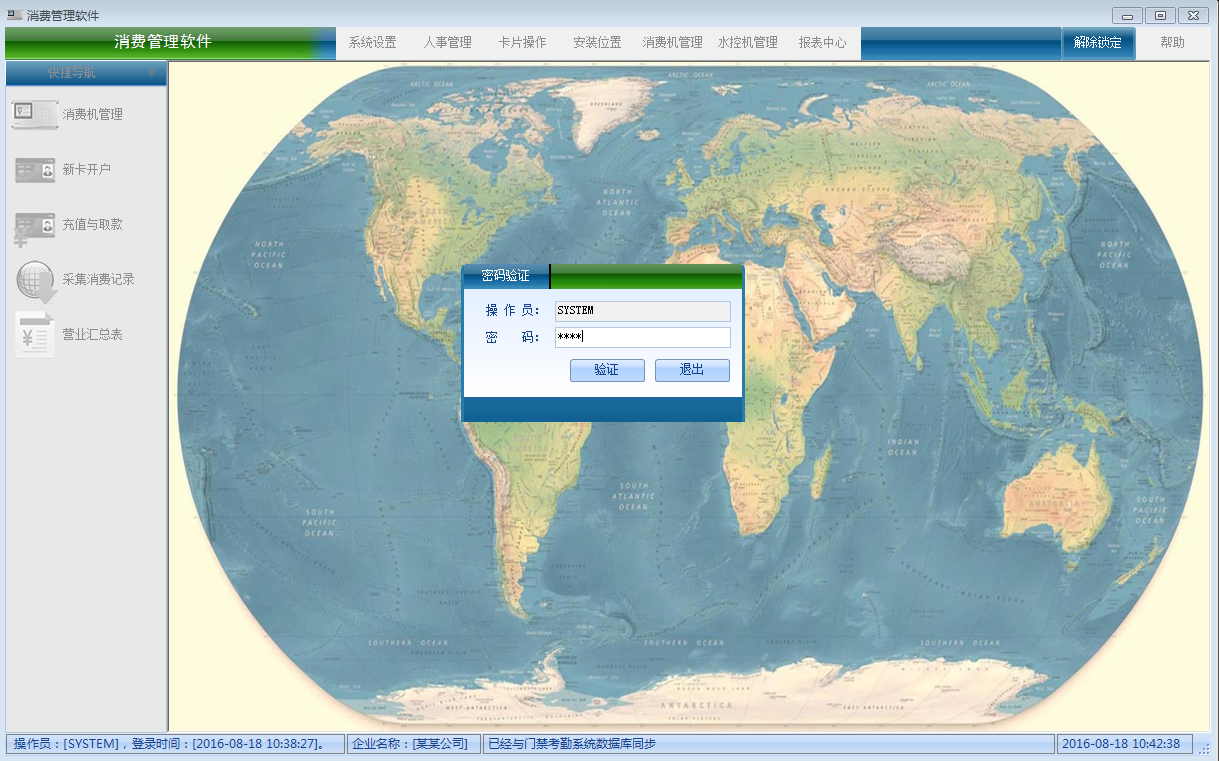

軟件主界面：
電腦安裝軟件后第一次打開軟件，IC卡密碼框會彈出至主界面，提示輸入IC卡扇區加密密碼，IC卡扇區加密可以保證IC卡內數據的安全性，防止被其他人隨意讀寫卡內數據。

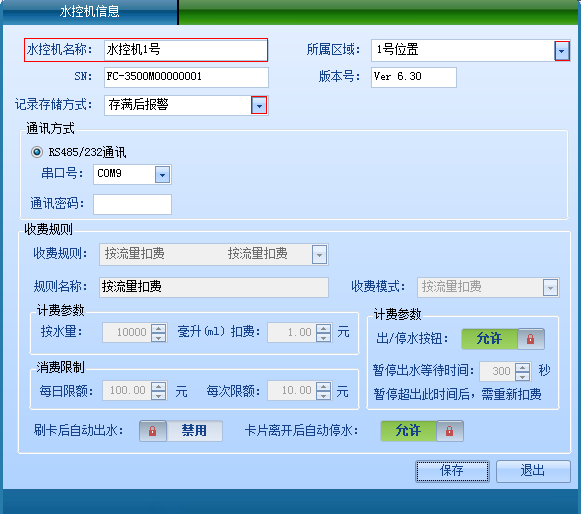

水控機信息設置可根據消費用戶的需求，設置水控機收費規則：
電子錢包分：消費錢包和水控錢包，數據更明細。

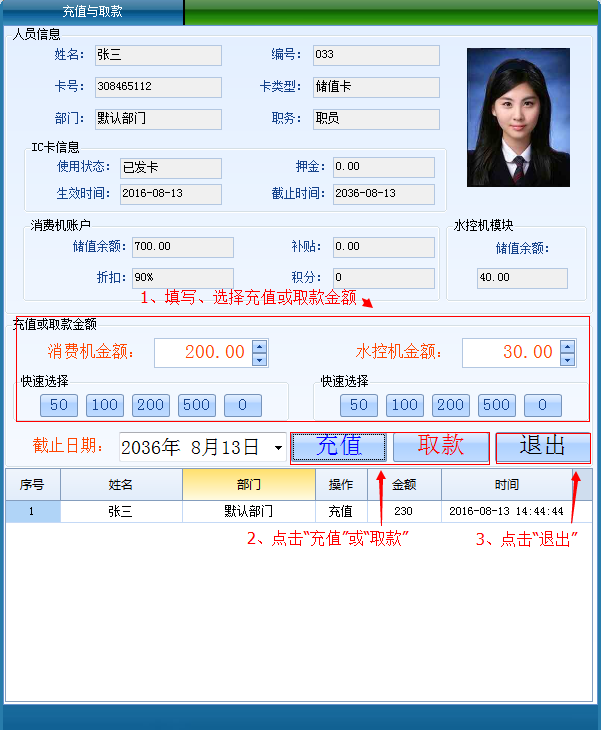

充值：如新用戶充值或續費,可選擇此菜單，輸入金額，對IC卡片進行充值。
取款：如需在IC卡錢包上提取現金，可選擇此菜單，輸入提款金額，提取IC卡內現金。

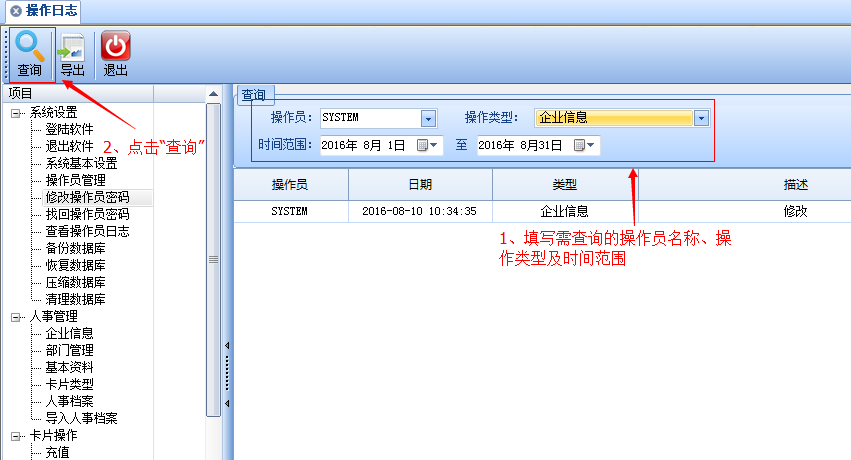

在系統設置下拉菜單中，點擊“操作日志”，可查看本軟件中各操作員在各個時間內的操作事件：
四、系統組成部分及配件介紹

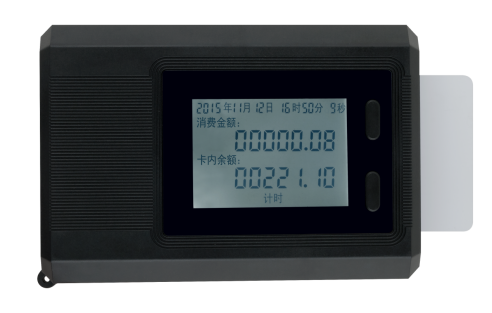

1、FC-3200M 分體式水控機
FC-3200M分體水控機設備采用控制器、流量計與電磁閥分開設計，方便用戶根據需求選擇合適的流量計與電磁閥。采用海量存儲器，支持10萬筆記錄和2.6萬張黑名單或掛失卡，實現了超大用戶數據管理；采用液晶屏顯示，直觀易讀，且設有運行/暫停鍵。
產品參數
工作電壓：DC9V-14V (標準DC12V)
通訊方式：RS485
工作電流：<200mA
計費方式：計時/計流/計次
工作溫度：-5℃至45℃
計費精度：最小計費金額0.01元
工作濕度：<95%
費率設置：最小計費流量100ml，最小計費時間1秒
讀卡頻率：13.56MHZ
按鍵功能：運行/暫停
記錄容量：10萬筆
顯示屏幕：LCD液晶顯示屏
用戶容量：2.6萬黑名單或掛失卡
外觀尺寸：125×85×30mm
讀卡類型：IC卡

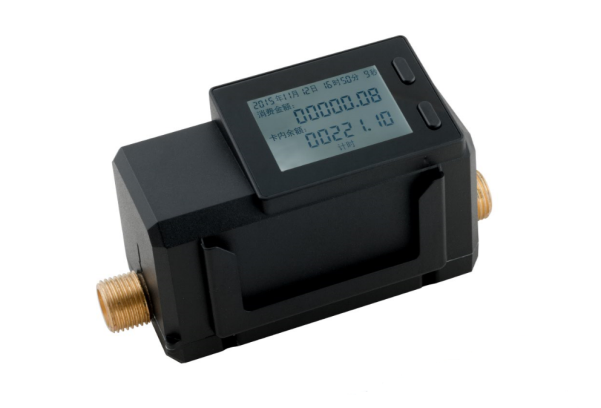

2、FC-3500M一體式水控機
FC-3500M一體水控機采用橫式安裝，設備采用控制器、流量計與電磁閥一體式設計。方便用戶一體式安裝，無需另外購買電磁閥。采用海量存儲器，支持10萬筆記錄和2.6萬張黑名單或掛失卡，實現了超大用戶數據管理；采用液晶屏顯示，直觀易讀，且設有運行/暫停鍵。
產品參數
工作電壓：DC9V-14V (標準DC12V)
通訊方式：RS485
工作電流：<200mA
計費方式：計時/計流/計次
工作溫度：-5℃至45℃計費精度：
最小計費金額0.01元
工作濕度：<95%
費率設置：最小計費流量100ml，最小計費時間1秒
讀卡頻率：13.56MHZ
允許工作壓力：0.02MPA-0.08MPA
記錄容量：10萬筆
管口口徑：DN15
用戶容量：2.6萬黑名單或掛失卡
按鍵功能：運行/暫停
讀卡類型：IC卡
顯示屏幕：LCD液晶顯示屏
外觀尺寸：155×65×80mm

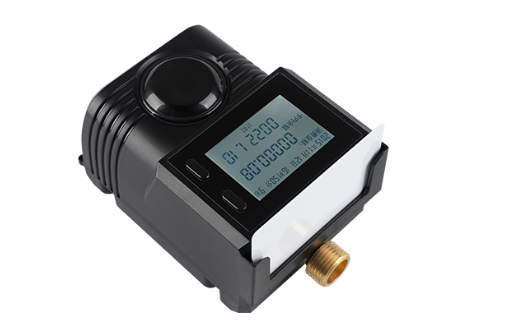

3、FC-3600M一體式水控機
FC-3600M一體水控機采用堅式安裝，設備采用控制器、流量計與電磁閥一體式設計。方便用戶一體式安裝，無需另外購買電磁閥。采用海量存儲器，支持10萬筆記錄和2.6萬張黑名單或掛失卡，實現了超大用戶數據管理；采用液晶屏顯示，直觀易讀，且設有運行/暫停鍵。
產品參數
工作電壓：DC9V-14V (標準DC12V)
通訊方式：RS485
工作電流：<200mA
計費方式：計時/計流/計次
工作溫度：-5℃至45℃
計費精度：最小計費金額0.01元
工作濕度：<95%
費率設置：最小計費流量100ml，最小計費時間1秒
讀卡頻率：13.56MHZ
允許工作壓力：0.02MPA-0.08MPA
記錄容量：10萬筆
管口口徑：DN15
用戶容量：2.6萬黑名單或掛失卡
按鍵功能：運行/暫停
讀卡類型：IC卡
顯示屏幕：LCD液晶顯示屏
外觀尺寸：155×65×80mm
水管突出：12.1mm（左邊） 15.8mm（右邊）

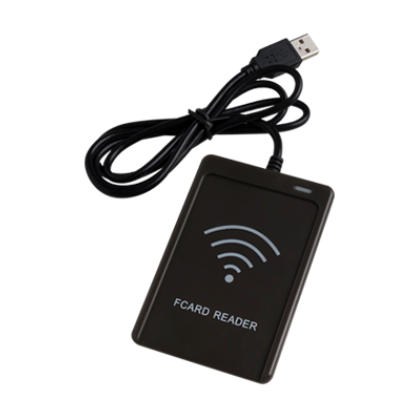

4、FC-502MS 充值機
通過USB方式與電腦連接，對IC片進行讀寫充值。
供電：USB直接供電 （5VDC 小于100毫安）
讀卡距離： 1-6cm（該參數為實際距離,感應的距離和卡片的類型相關）
外觀尺寸： 106×82×25mm

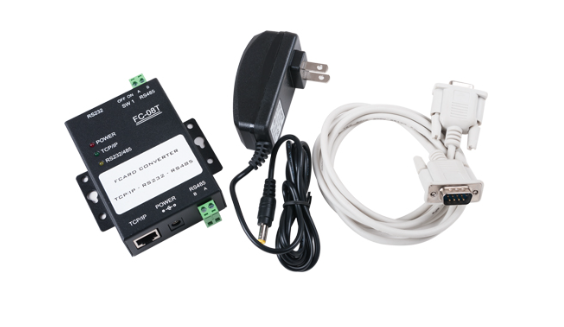

5、RS485多功能通信轉換器
有源轉換：電壓9V-12V、電流 〈 100mA
傳輸距離：RS232（〉15米）、TCP/IP（〉100米）、RS485（〉1200米）
保護等級：RS485接口支持、600W浪涌保護、15KV靜電保護、隔離電壓3500V
傳輸速率：300-256000BPS可調

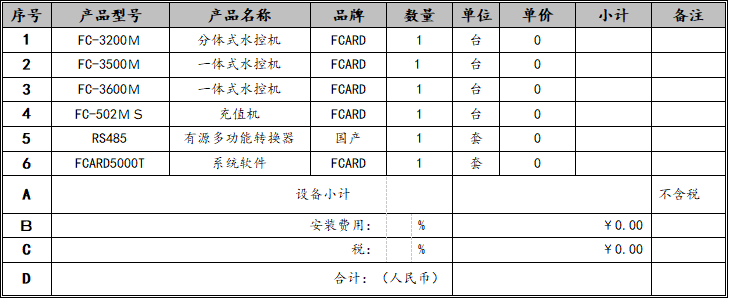

五、系統配置清單及報價
六、售后與服務保障
英澤電子以客戶第一、服務第一的宗旨，進行系統的售后服務工作，對合同設備向客戶提供一年保修，終身維護的售后服務政策。具體如下：

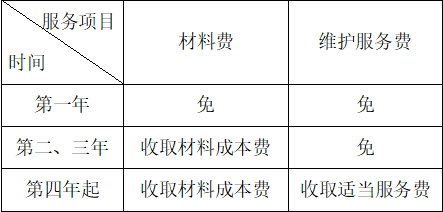

售后服務標準
注：如客戶要求軟硬件功能的改進、擴容不在保修之列，但我方應繼續為客戶提供最優惠的服務。
設備在運往安裝現場前，在公司進行系統24-72小時聯機通電試驗。
☆公司委派專職人員負責工程的保養維修工作。公司內存有全部的施工圖紙及相關的技術資料和合同，不會因原施工人員變動而受影響。
☆系統質保期為一年（自系統驗收日算起）。
☆在質保期內，對于系統設備的損壞（人為的及不可抗拒因素造成的除外）給予保修或更換。
☆系統工程安裝、調試完畢交付使用后，本公司將對系統操作人員進行專業培訓，使操作人員能正常完好的使用本系統各種設備。
