FC-R05A是一款用于車輛出入、家校通人員讀卡等遠距離識別管理的讀卡模塊。FC-R05A由一組高效2.4G藍牙卡識別電路與一路門禁控制電路組合設計而成，具備讀卡與門禁管理雙重能力。支持1組Wiegand輸出、1組讀卡使能輸入、1組開門繼電器輸出、1組報警繼電器輸出，采用RS485、TCP/IP雙重通信方式，支持存儲5.5萬張用戶卡與22萬條記錄。
工作電壓：DC12V
工作電流：<500mA
工作溫度：-25℃至75℃
工作濕度：10%-90%
工作頻率：2.4GHz
工作模式：門禁一體機模式、純讀卡器模式
讀卡能力：1000張/秒（純讀卡器模式）、20張/秒（門禁一體機模式），60時速內不減速刷卡
讀卡速度：0.5s-60s
通信間隔：0.5s-60s
讀卡距離：近（0-8米）、中（0-20米）、遠（0-120米）三種模式可選
卡片容量：55000組
讀卡記錄：220000條
讀卡類型：FC-L2.4兼容格式藍牙卡
通信方式：RS485：1組、 TCP/IP：1組、 Wiegand26/34讀卡器：1組
數據速率：19200bps(RS485) 、10/100M (TCP/IP)
繼電器：1組門禁控制繼電器輸出、1組報警繼電器輸出
主板尺寸：長80mm×寬60mm×高10mm
卡片電池壽命：2年（卡片發送周期為0.5秒）至10年(卡片發送周期為30秒)
產品優勢：
1、讀卡模塊支持純讀卡與讀卡門禁兩種工作模式，可適用于不同場合；
2、靈活性強，讀卡距離有近、中、遠三種距離模式供選擇；
3、讀卡能力強，能進行快速精準計算；
4、讀卡距離遠，讀卡速度快；
5、系統采用高頻傳輸信號，不受雨、雪天氣的影響；
6、兼容性強，多組數據接口輸出。

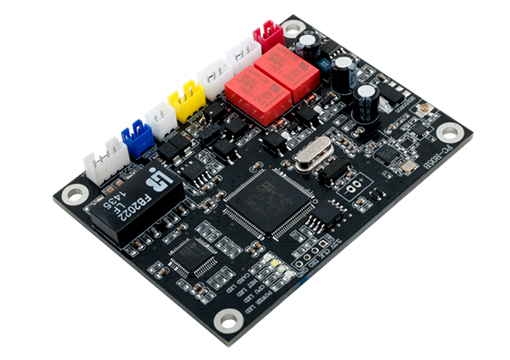

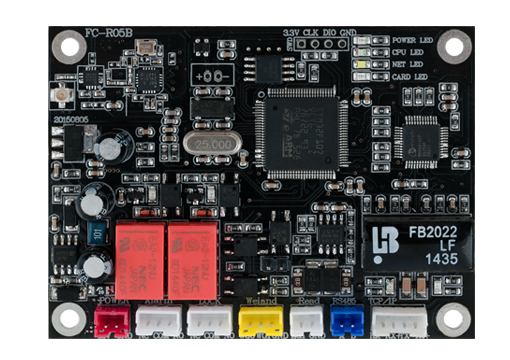

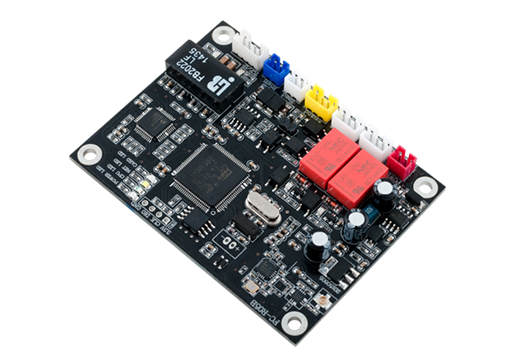

產品外觀介紹:

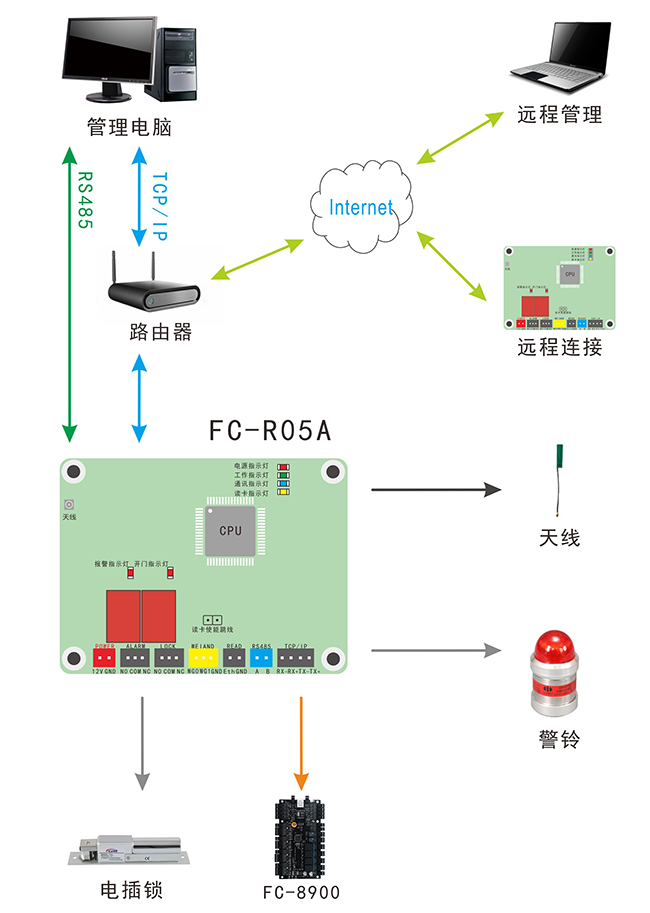

系統結構圖：

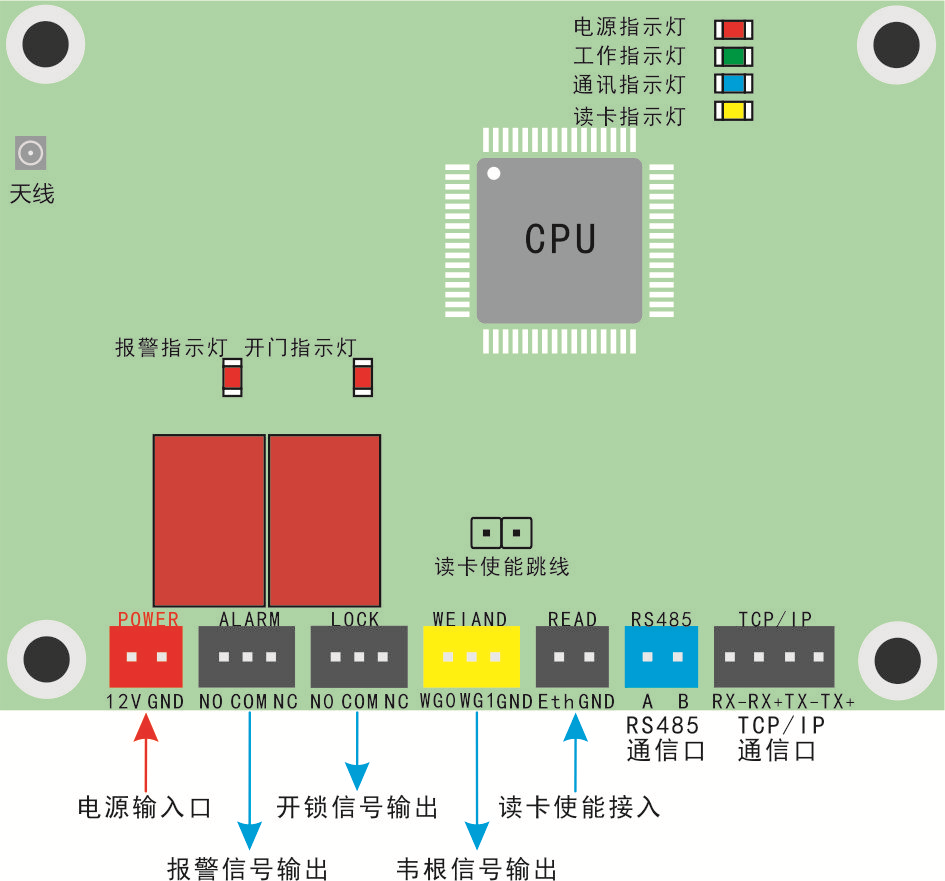

產品連線：
應用須知：
1、安裝時應注意防雷事項；
2、讀卡模塊應避免在高壓附近環境工作；
3、電源應采用穩壓DC12V電源；
4、電源應保證DC12V 1A以上電流，保障讀卡模塊所需電力；
5、應避開同類設備，同類設備會互相干擾；
6、卡片不能被金屬包裹，金屬會屏蔽讀卡；
7、卡片電池壽命由卡片發送周期來決定，周期越長電池壽命越長，請根據實際需要調整發送周期；
8、“讀卡模式”下不做權限判斷，不開門也不產生記錄，1秒鐘可讀取1000張卡（此模式普遍應用于家校通系統）；
9、“門禁模式”下支持權限判斷，可判斷卡片是否為合法卡。支持開門、保存讀卡記錄。1秒鐘可處理20張卡的讀取、權限判斷、執行開門或報警、保存記錄等（此模式普遍應用于停車場系統）；
10、RS485、WIEGAND等通信帶寬較小，當讀卡模塊一次性讀到多張卡時，卡片會有一個排隊傳送數據的過程；
11、各通信接口的接線距離應嚴格按要求來進行。TCP/IP線在100米內，RS485線在1200米內；
12、交流電源線長度不能超過100米，直流電源線長度不能超過20米；
13、讀卡使能接口處于短路狀態時，支持讀卡。不處于短路狀態時，不讀卡。

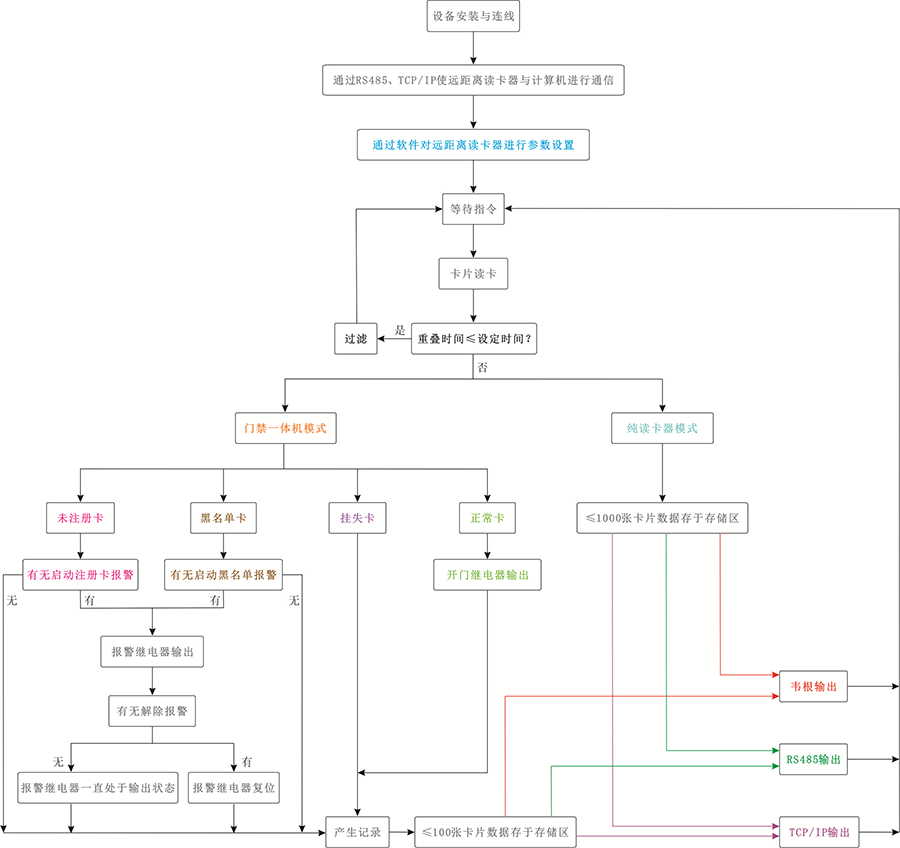

工作流程：
產品防雷事項：
1、為保證防雷效果，可對實芯線路加裝相應的防雷器，并按照標準做好布線、接地等工作。防雷器到保護設備間的連線應盡量短，不宜超過0.5米。
2、防雷器均須保證接地良好，符合國家標準。
3、整個布線采取屏蔽處理，并將屏蔽線兩端接地，或埋地布線。
4、網絡線、RJ-45接頭應采用正規產品，線序正確、接頭制作良好。
