FC-90 標準讀卡模塊
FC-90型是一款兼容國際8112讀卡模塊標準的高性能的專用于EM4100兼容格式ID卡解碼的125KHz射頻卡讀卡模塊，F(xiàn)C-90采用超低工作電壓工作電路，最低DC3V即可工作，電流小于50MA，采用特定讀卡線圈讀卡距離最可達0.31米，標準讀卡線圈可達到0-180MM，讀卡速度小于0.1秒。FC-90內置看門狗電路，有效防止系統死機。支持國際標準WIEGAND26協議輸出，支持一組蜂鳴器控制輸出、支持一組LED讀卡指示燈，簡單經濟的實現門禁讀卡器功能。目前FC-90讀卡模塊廣泛應用于射頻讀卡器、考勤機、收費機等身份識別系統、防偽系統、互動玩具及生產過程控制等多種無線射頻識別（RFID）系統。該讀卡模塊質量好故障率小于0.02%。

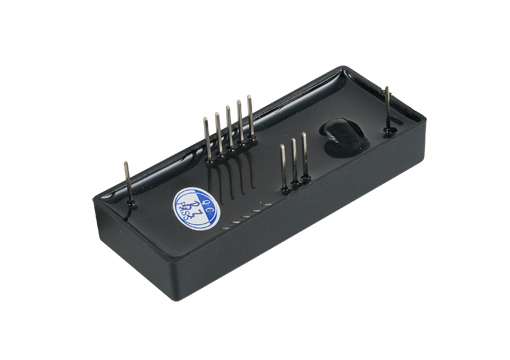

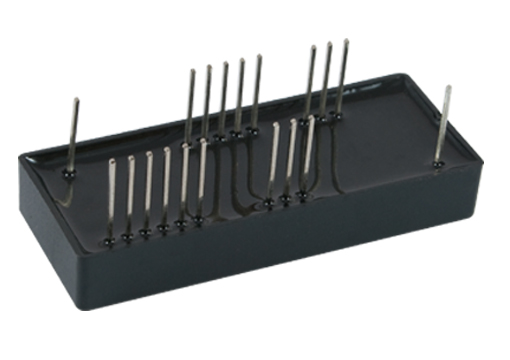

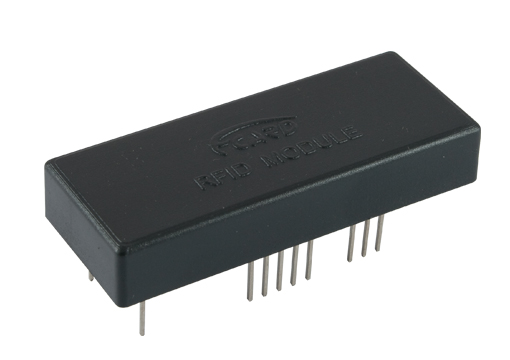

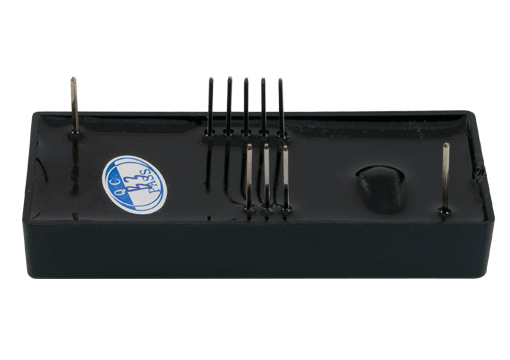

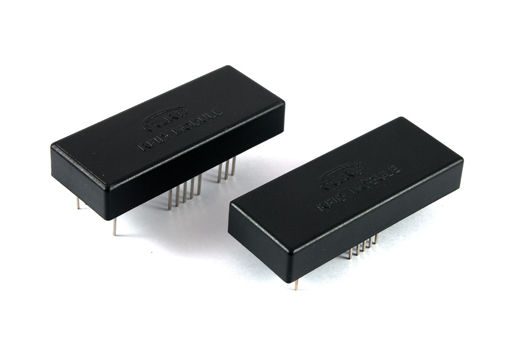

產品圖片：
產品特點：
支持外接收發天線；
最遠讀卡距離達至310mm；
典型解碼時間小于50ms；
單電源供電，低功耗設計；
支持韋根（Wiegand26）及ABA接口；
支持EM4100兼容格式ID卡(64Bits,曼徹斯特編碼)；
引腳排列與40PIN IC插座兼容；
封裝設計適用于惡劣工作環境；
小型封裝：長60mm、寬25mm、高10mm。

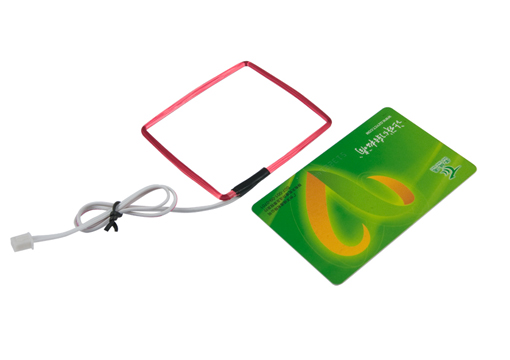

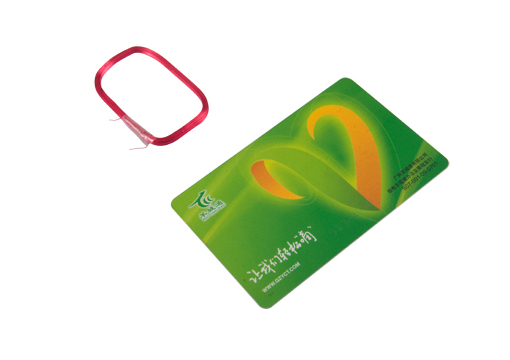

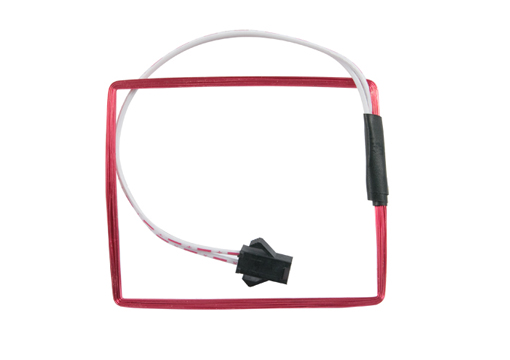

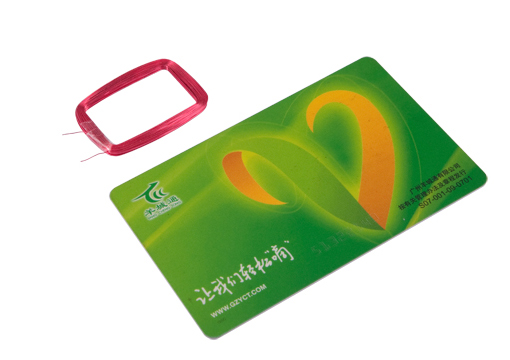

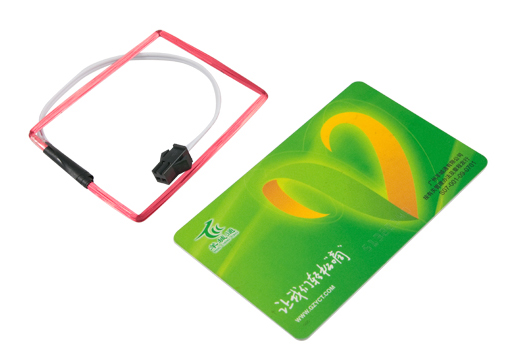

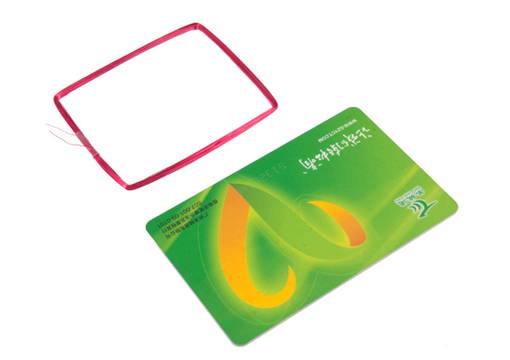

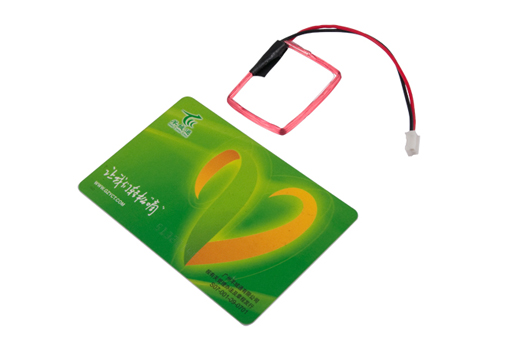

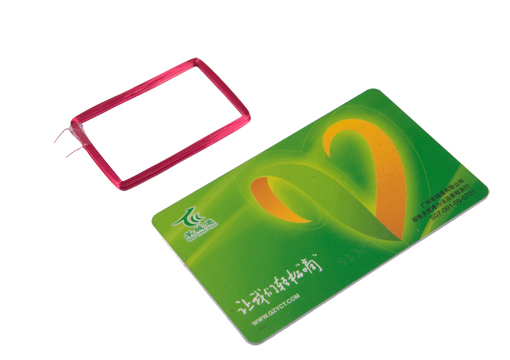

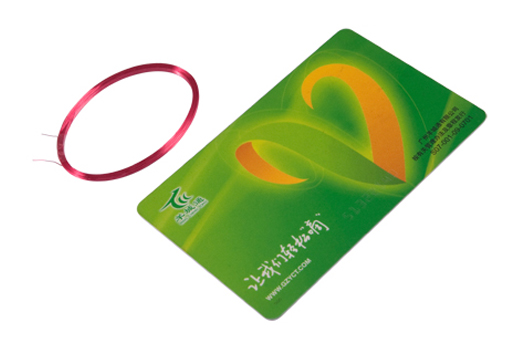

天線的外型：
本公司提供天線形狀與大小定制
電源特性：
電源電壓：DC 3 - 5 V
工作電流：30 - 50 mA
工作頻率: FREQ 100-150 KHZ (標準為125KHz)
有效距離: DIS 0-180 mm （特制天線可達31CM）
解碼時間: TDEC 65- 100 ms
工作溫度: TOPR 0~+70 ℃
貯藏溫度: TSTR -55~+125 ℃
管腳排列：(采用DIP-40封裝格式）

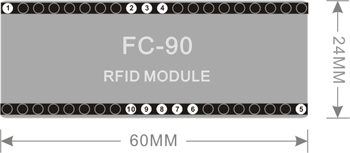

管腳排列圖：
1、ANTENNA1 外接天線；
2、BUZ 外設控制蜂鳴器；
3、LED 紅色指示燈；
4、SEL WG、ABA輸出方式轉換；
5、ANTENNA2 外接天線；
6、HOLD(CP) 卡在位或ABA信號保持；
7、WG1(CLK) 、232 韋根數據1輸出或ABA時鐘輸出或TTL232輸出；
8、WG0(DATA) 韋根數據0輸出或ABA數據輸出；
9、GND 地；
10、+5V 正電源。
